| Lugar de origen: | Changzhou, China |
| Nombre de la marca: | trusTec |
| Certificación: | CE |
| Número de modelo: | El TZD-375-10B |
| Cantidad de orden mínima: | 200 piezas |
|---|---|
| Precio: | Negotiable (FOB/CNF/CIF) |
| Detalles de empaquetado: | Embalaje de cartón estándar, tablero de espuma en el interior para protección. |
| Tiempo de entrega: | 15 días productos frescos después de la confirmación del pedido. |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100, 000 pcs por mes |
| Product: | Electroncally Commutated Motor (ECM) | Frame: | Nema 48 |
|---|---|---|---|
| Motor Type: | Direct Drive Blower | Supply Voltage: | 220-240V |
| Enclosure Type: | OAO(Open Air Over) | Supply Frequency: | 50/60HZ |
| Thermal Overload: | Equipped With An Automatic Thermal Overload | Current: | 2.1A |
| Phase: | Single Phase | Output Power: | 1/2HP |
| Mounting: | Vertical Shaft Down | Speed: | 300-1150RPM |
| Bearings: | Ball Bearing | Poles: | 10P |
| Mounting Orientation: | Stud Mounting All Angel | Shaft Diameter: | 1/2" / 12.7mm |
| Insulation Class: | Class F | Shaft Length: | 4.0" / 101.6mm |
| Rotation: | CW(SE) | Max. Ambient Temperature: | 40℃/104℉ |
| Speed Control: | 0-10V VSP | ||
| Resaltar: | Motor BLDC de 48 marcos,Motor BLDC de 220 a 240 V,Motor BLDC de 375 W |
||

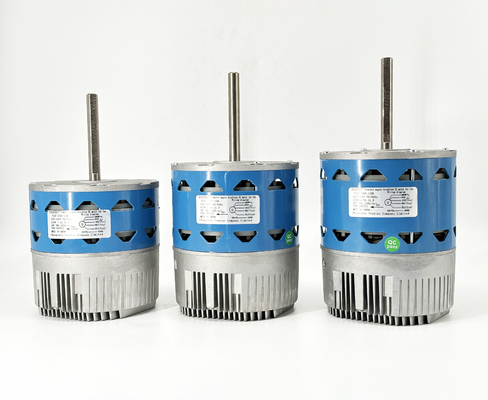

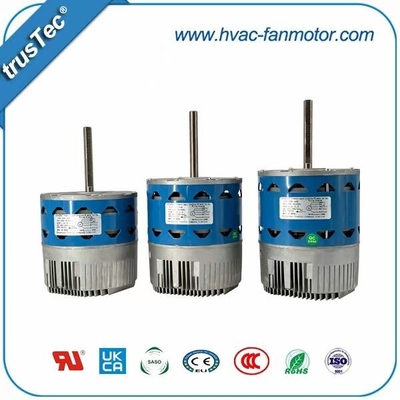

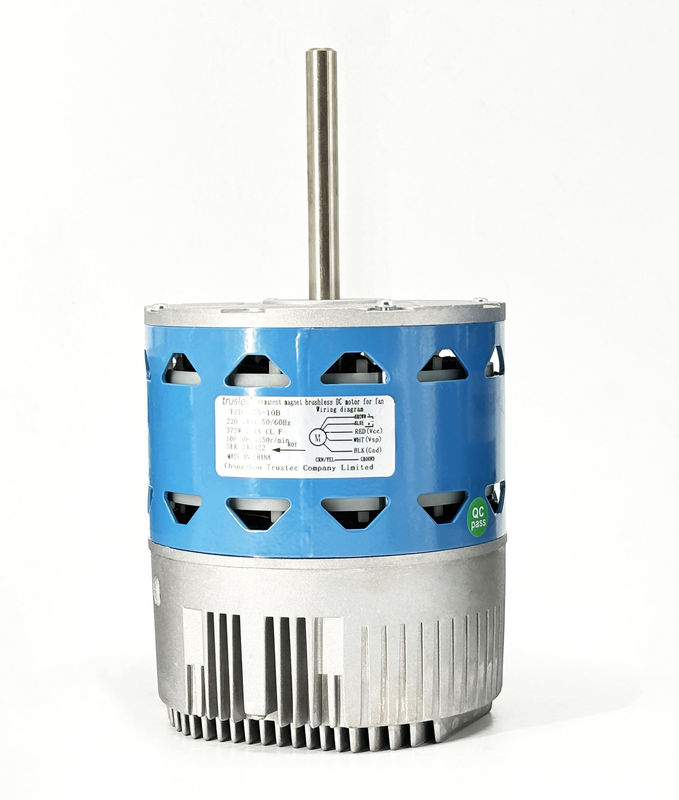

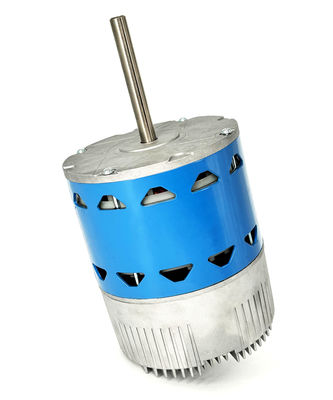

El motor soplador ECM es una solución de motor totalmente integrada y de alta eficiencia diseñada para equipos de movimiento de aire HVAC en interiores.Combinando la avanzada tecnología del motor del imán permanente con un controlador integrado inteligente, proporciona un flujo de aire estable, un consumo de energía reducido y un funcionamiento silencioso y confiable.
Este motor está diseñado para reemplazar los motores PSC tradicionales y los motores ECM X13 / de par constante y se utiliza ampliamente en hornos, manipuladores de aire y sistemas HVAC residenciales o comerciales ligeros.
Solo para equipos de climatización en interiores.
Diseño de motor de alta eficiencia que ofrece un rendimiento superior y pérdida de energía reducida.
Electrónica de control integrada para un funcionamiento preciso del motor y la compatibilidad del sistema.
La tecnología de control avanzada asegura un funcionamiento sin problemas sin sensores externos.
Detecta automáticamente la dirección correcta del flujo de aire durante el arranque para evitar errores de instalación.
La eficiencia del ECM supera el 85%, lo que ayuda a reducir el consumo de energía total del sistema.
El arranque suave y la parada suave minimizan el ruido y la tensión mecánica.
El par de salida constante asegura un flujo de aire estable a través de múltiples niveles de velocidad.
La plataforma de doble voltaje simplifica el reemplazo y la instalación.
La detección automática de rotación evita la dirección incorrecta del flujo de aire.
Las características de protección integradas protegen tanto el motor como el controlador.
Voltado de entrada: 115 ∼120 VAC ±10% o 220 ∼230 VAC ±10%
Frecuencia: 50 / 60 Hz
Fase: fase única (L / N / PE)
Potencia máxima de entrada: 1000 W
Corriente de entrada máxima: 15 A
Consumo de energía en estado de espera: < 5 W
Ciclo de trabajo: continuo (S1)
Tipo de motor: motor sincrónico con imán permanente (PMSM)
Método de control: control vectorial sin sensores
Niveles de velocidad: 600 / 750 / 900 / 1070 / 1200 RPM
Rango de potencia: 1/6 1 CV
Eficiencia del motor: > 85%
Control de la corriente alterna: 1030 VAC
Control de la corriente continua: 827 VDC
Control PWM: 50 ∼200 Hz, ciclo de trabajo 10 ∼90%
Se aplicarán las siguientes medidas:
Cuando no hay señal de control, el motor permanece apagado.
Después del encendido inicial de CA, el motor realiza automáticamente ciclos cortos de detección bidireccional para identificar la dirección correcta del flujo de aire.
Esta función simplifica la instalación y ayuda a evitar problemas de rendimiento causados por una rotación incorrecta del motor.
No apague el motor durante este proceso.
Protección del rotor bloqueado
Protección contra sobrecorrientes
Protección contra sobre- y bajo-tensión
Protección contra el exceso de temperatura
Protección contra sobrecargas
Protección contra cortocircuito
Recuperación automática de fallos
Temperatura de funcionamiento: de 15°C a +45°C
Humedad: < 90% RH (sin condensación)
Temperatura de almacenamiento: de 40°C a +60°C
IP40 (sólo para uso en interiores)
Para una refrigeración adecuada, el motor debe instalarse dentro de la trayectoria del flujo de aire del sistema HVAC.
Tamaño del marco: NEMA 48
Método de montaje: soporte de la banda abdominal
Diámetro del eje: 1/2 pulgada
Asegúrese de que la rueda del soplador esté correctamente centrada y que los cables salgan hacia abajo durante la instalación.
El motor está lubricado permanentemente y no requiere lubricación rutinaria.
Reemplazo regular del filtro de aire
Limpieza de las ruedas del soplador
Prevención de la humedad
Servicio anual del sistema HVAC
No funcionamiento del motor: no hay fuente de alimentación o señal de control
Velocidad incorrecta: Selección incorrecta del nivel de señal
Apagado del motor: función de protección activada
Ruido anormal: desequilibrio de la rueda del soplador
FTTM: ≥ 20 000 horas
Resistencia al aislamiento: ≥ 100 MΩ
Resistencia dieléctrica: 1800 VAC
Período de garantía: 18 meses
Los daños causados por un cableado incorrecto, exposición a la humedad, uso indebido o operación fuera de las condiciones nominales no están cubiertos.
Este motor soplador ECM sigue el mismo concepto de cableado de control quemotores ECM de par constante GE X13, lo que permite una fácil sustitución y compatibilidad con los sistemas HVAC existentes.
No aplique alta tensión a los terminales de señal de baja tensión.
